Fixation TF60

Système de fixation TF60 : simplicité, robustesse et design discret.

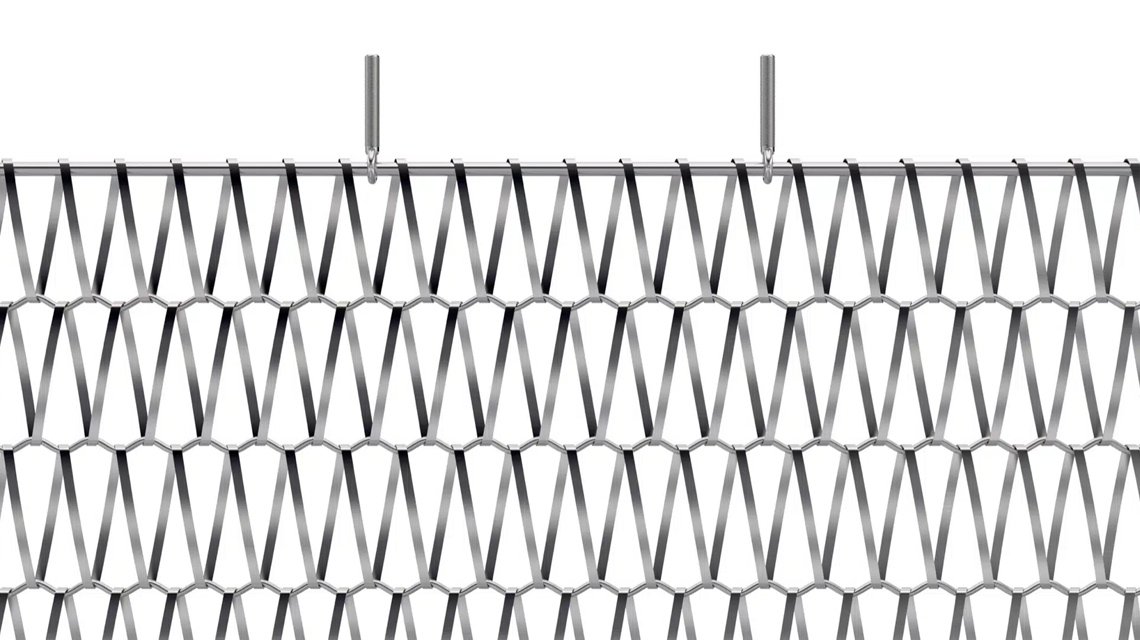

Le système de fixation TF60 est composé d’une tige métallique insérée dans les rangs de spires supérieurs et inférieurs du panneau.

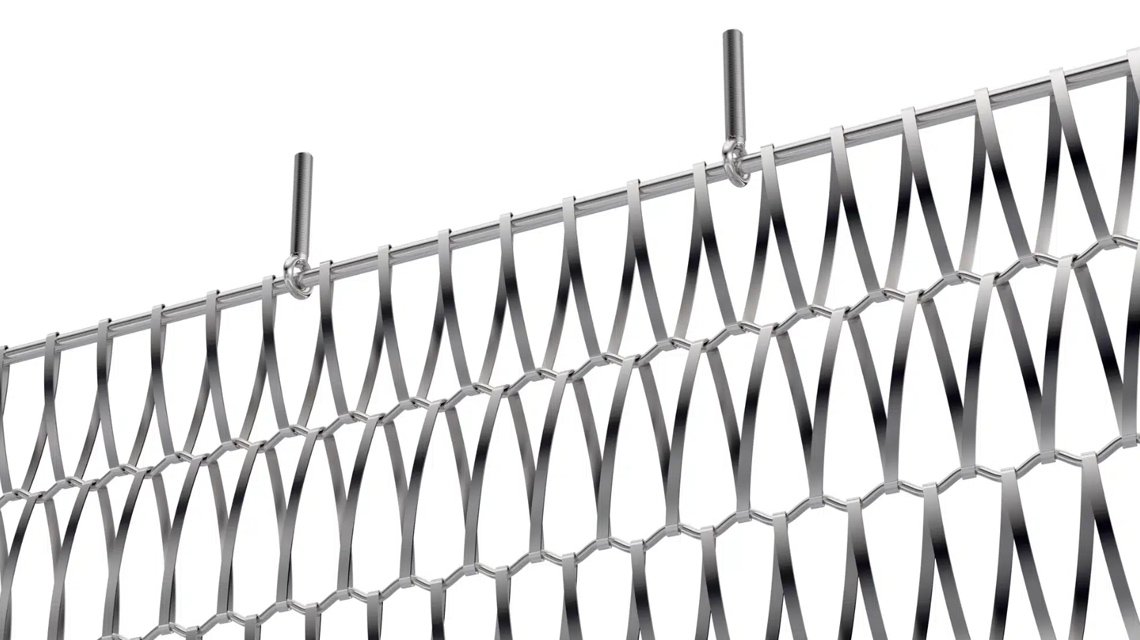

Le système est composé de boulons à oeillets afin de fixer et tendre la maille métallique spiralée sur la structure porteuse (non fournie).
Les fixations intermédiaires (le cas échéant) sont déterminés par le Bureau d’Études de notre fabricant Codina Architectural selon chaque projet.

Le système de fixation TF-60 est une solution de fixation idéale pour la mise en tension des panneaux de maille métallique spiralée.
Fabriqué en acier inoxydable, il garantit une grande résistance à la corrosion, ce qui le rend parfaitement adapté aux applications intérieures et extérieures.

Un système efficace pour une fixation sécurisée

 > Installation : la maille est maintenue grâce à une tringle insérée dans les rangs de spires supérieurs et inférieurs du panneau.

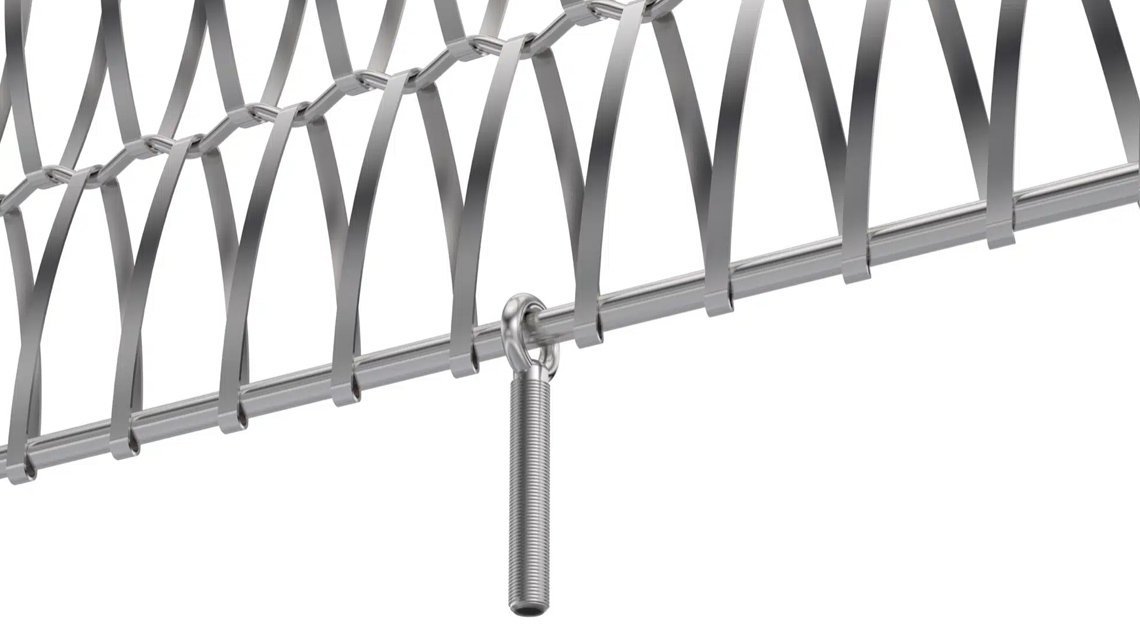

> Tension : le système est composé de boulons à oeillets permettant de fixer et tendre la maille métallique spiralée sur la structure porteuse (non fournie). Le serrage des boulons sur la sous-structure permet d’obtenir la tension idéale pour un rendu esthétique et fonctionnel.

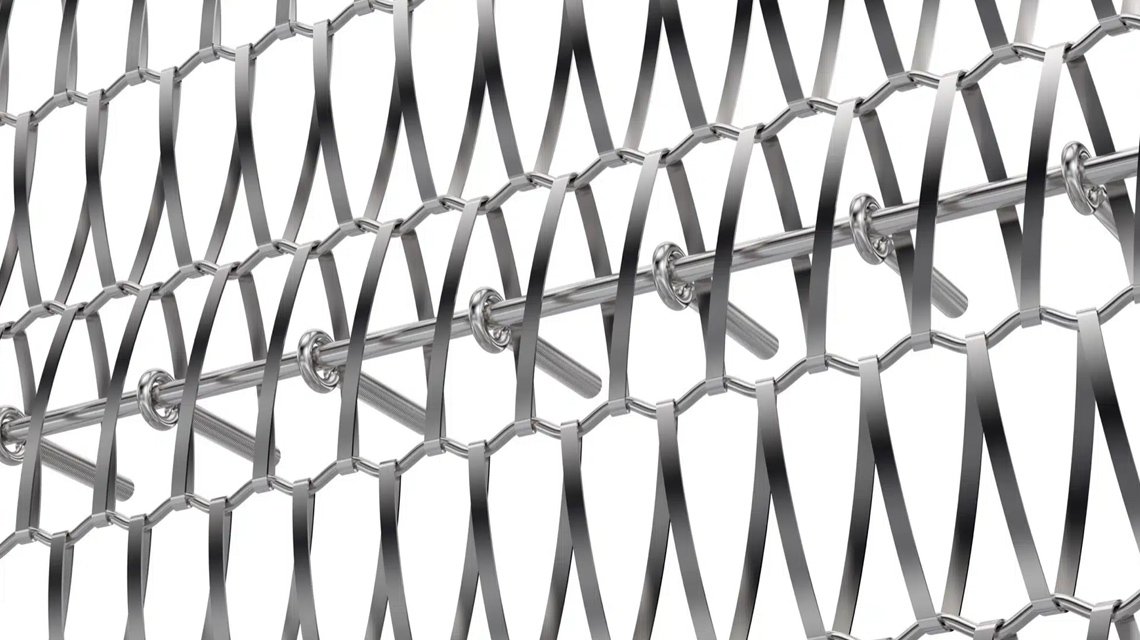

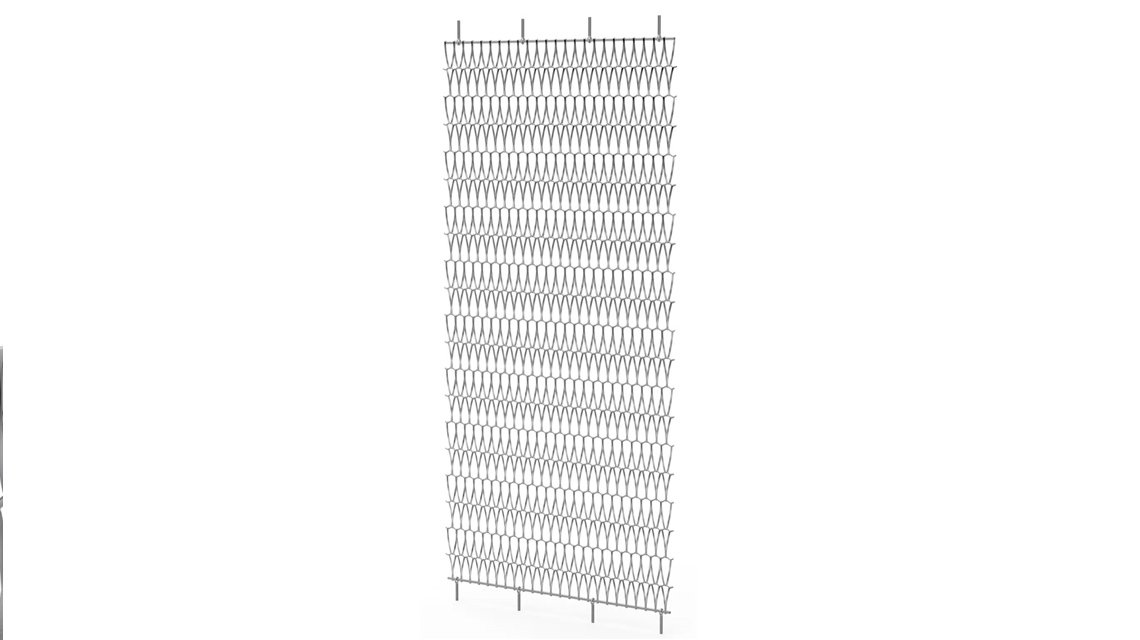

> Fixation : le panneau est ancré par les extrémités hautes et basses, avec la possibilité d’ajouts de fixations intermédiaires selon la hauteur du panneau, assurant une parfaite stabilité. Aucune fixation latérale n’est nécessaire. Le système de fixation TF60 permet d’obtenir une fixation résistante et discrète à la fois.

Le positionnement des éléments de fixation est déterminé et calculé, en fonction des critères techniques liés au projet, par le Bureau d’Études de notre fabricant.

Options de personnalisation


✅ Compatible avec les modèles de mailles métalliques spiralées : Mies-R, Mies-F, Torroja-R, Torroja-F, Eiffel, Gaudi et Paxton, permettant une grande liberté de conception.
✅ Revêtement peinture en poudre possible pour les tringles et boulons à œil, afin d’obtenir une finition esthétique et adaptée à l’environnement du projet.

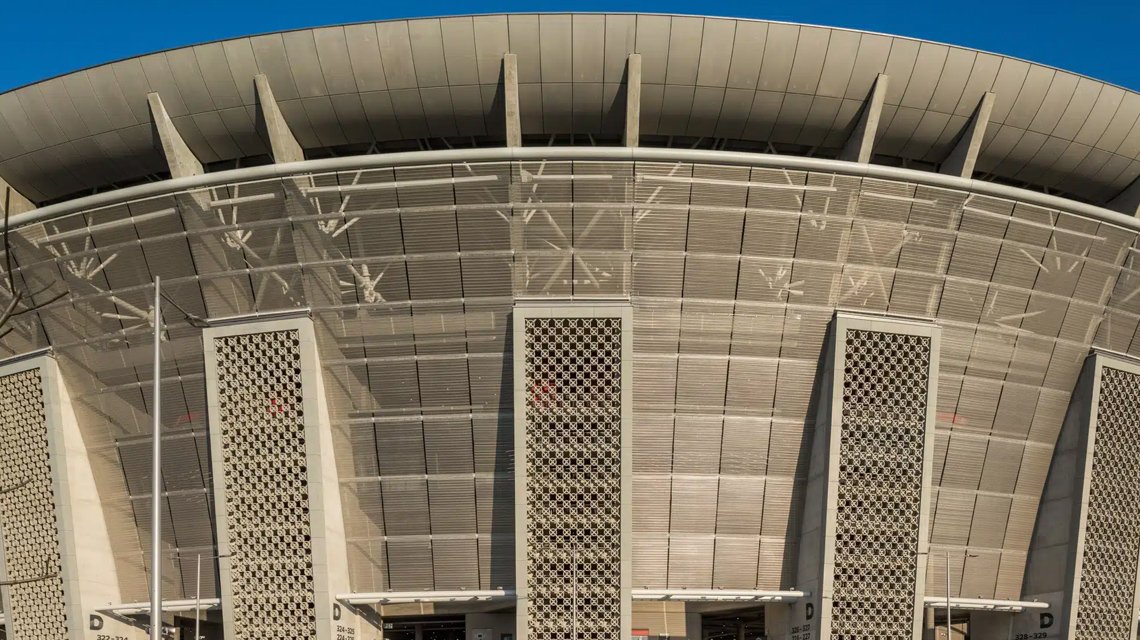

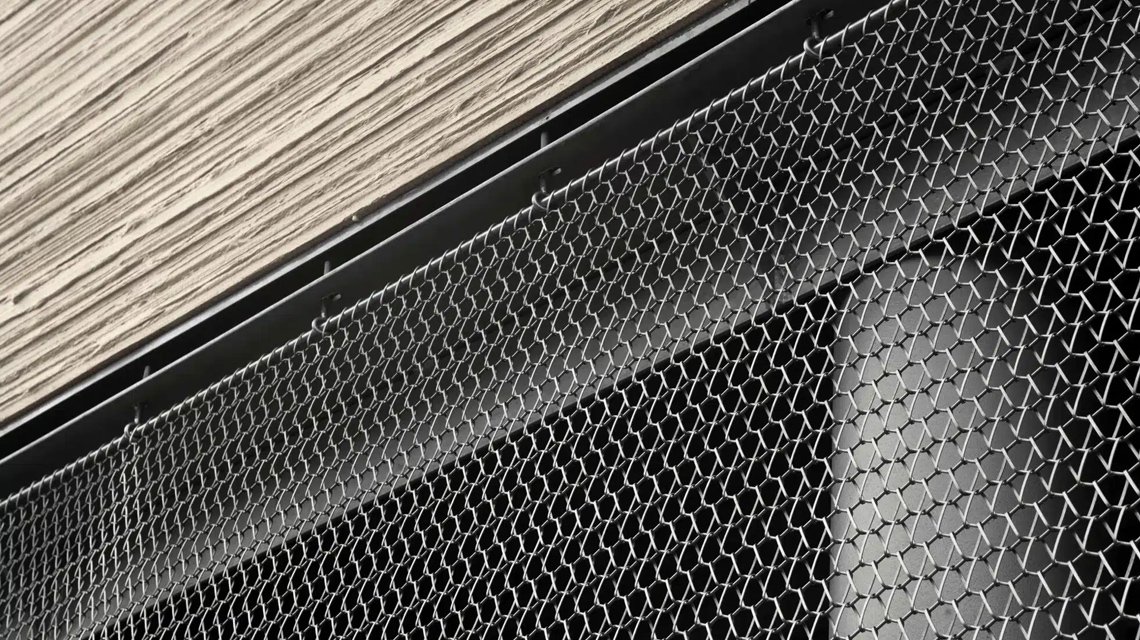

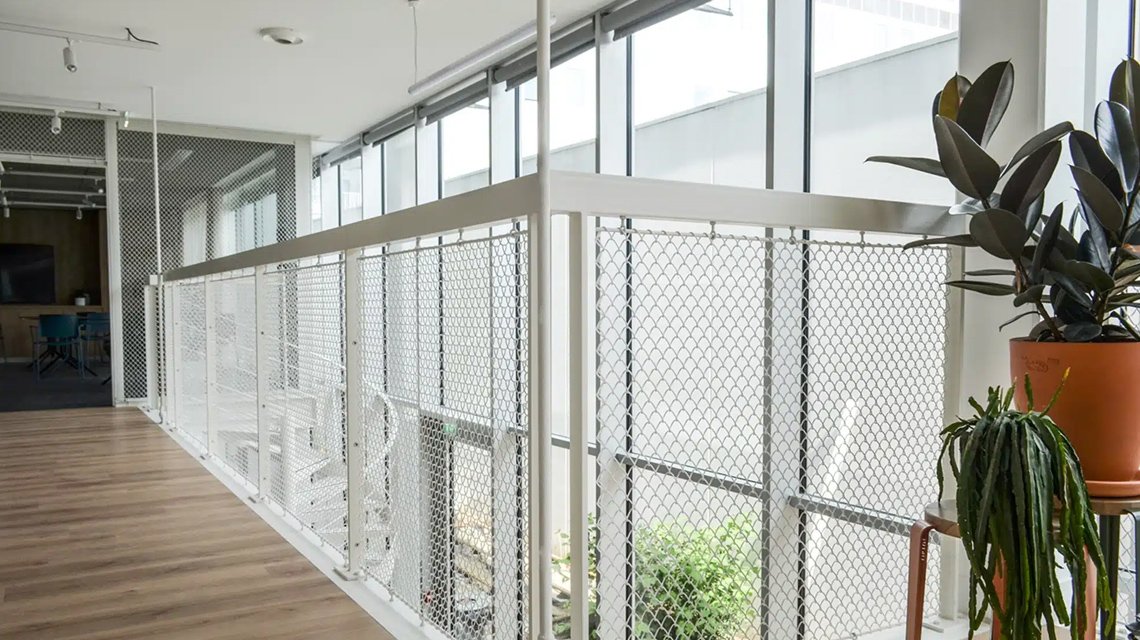

✅ Convient aux applications architecturales intérieures : cloison décorative, habillage mural, et aux installations extérieures, façade, remplissage de garde-corps, nécessitant une fixation discrète et résistante.

📩 Besoin d’un accompagnement technique ou d’une configuration sur-mesure ? Contactez-nous !
